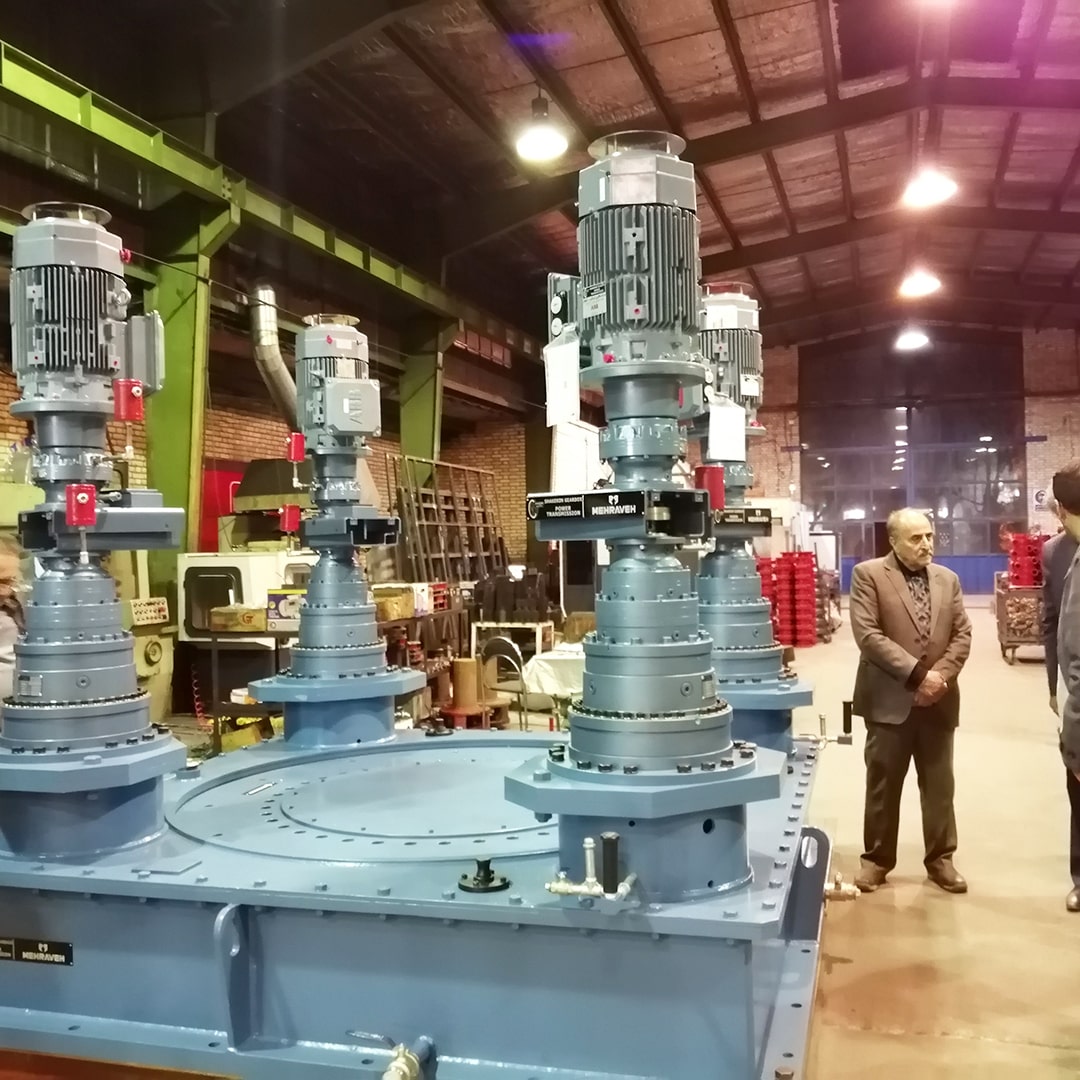

درایو یونیت

درایو یونیت تیکنر ته ریز خمیری، یک سیستم محرکه است که برای به حرکت درآوردن تجهیزات تیکنر (Thickener) استفاده میشود. تیکنرها مخازن بزرگی هستند که برای جداسازی ذرات جامد از مایعات به کار میروند. این سیستم با ایجاد حرکت چرخشی در ریک (Rake) یا بازوی جمع آوری، باعث میشود ذرات جامد به سمت مرکز مخازن هدایت شده و در نهایت به صورت خمیر غلیظ خارج شوند.

اجزای اصلی درایو یونیت تیکنر

• موتور الکتریکی : منبع اصلی تامین انرژی برای سیستم.
• جعبه دنده (گیربکس) : کاهش سرعت موتور و افزایش گشتاور برای حرکت ریک.
• سیستم کنترل سرعت : تنظیم سرعت چرخش ریک بر اساس شرایط عملیاتی.
• ریک (Rake) : بازوی جمع آوری که ذرات جامد را به سمت مرکز هدایت میکند.
• سیستم بالابر (Lifting Mechanism): برای بلند کردن ریک در مواقع افزایش بار یا نیاز به تعمیرات.

کاربردهای درایو یونیت ته ریز خمیری

این سیستم در صنایع مختلفی استفاده میشود، از جمله:

• صنایع معدنی: جداسازی مواد جامد از آب در فرآوری مواد معدنی مانند مس، طلا، آهن و زغال سنگ.
• تصفیه آب: جداسازی لجن و ذرات جامد از آب در تصفیه خانه های شهری و صنعتی.
• صنایع شیمیایی: تولید خمیرهای غلیظ در فرآیندهای شیمیایی.
• صنایع غذایی: جداسازی مواد جامد از مایعات در فرآوری مواد غذایی.

مزایای استفاده از درایو یونیت تیکنر ته ریز خمیری

• افزایش راندمان فرآیند: جداسازی سریع و موثر ذرات جامد از مایعات.
• کاهش مصرف انرژی: طراحی بهینه موتور و گیربکس باعث کاهش مصرف انرژی میشود.
• قابلیت تنظیم سرعت: امکان تنظیم سرعت چرخش ریک بر اساس نیاز فرآیند.
• دوام و طول عمر بالا: استفاده از مواد مقاوم در برابر سایش و خوردگی.
• کاهش هزینه های نگهداری: طراحی ساده و قابلیت دسترسی آسان به قطعات.

نکات مهم در انتخاب درایو یونیت تیکنر ته ریز خمیری

• ظرفیت تیکنر: انتخاب سیستم با قدرت و گشتاور مناسب برای اندازه تیکنر.
• شرایط عملیاتی: توجه به دما، رطوبت و مواد شیمیایی موجود در محیط.
• نوع موتور و گیربکس: انتخاب موتور و گیربکس با راندمان بالا و مصرف انرژی پایین.
• سیستم کنترل: استفاده از سیستمهای کنترل پیشرفته برای تنظیم سرعت و گشتاور.
• برند و کیفیت: انتخاب محصولات با کیفیت از برندهای معتبر برای اطمینان از عملکرد طولانی مدت.

نگهداری و تعمیرات درایو یونیت تیکنر ته ریز خمیری

نگهداری منظم این سیستم برای جلوگیری از خرابی و افزایش طول عمر آن ضروری است. برخی از اقدامات مهم عبارتند از:

• روغنکاری منظم : بررسی و تعویض روغن گیربکس به صورت دوره ای.
• بررسی قطعات مکانیکی : کنترل وضعیت ریک، بلبرینگها و سایر قطعات متحرک.
• بررسی سیستم الکتریکی : تست موتور و سیستم کنترل برای اطمینان از عملکرد صحیح.
• تمیزکاری : پاکسازی سیستم از رسوبات و مواد جامد.

اجزای سازنده درایو یونیت تیکنر ته ریز خمیری

1. موتور الکتریکی
   • نقش: تامین نیروی محرکه برای چرخش ریک.
   • متریال: بدنه موتور معمولاً از چدن یا آلومینیوم ساخته میشود تا مقاومت بالایی در برابر شرایط سخت محیطی داشته باشد.
   • ویژگیها:
     • قدرت موتور بر اساس اندازه تیکنر و بار عملیاتی تعیین میشود.
     • قابلیت کار در شرایط دما و رطوبت بالا.

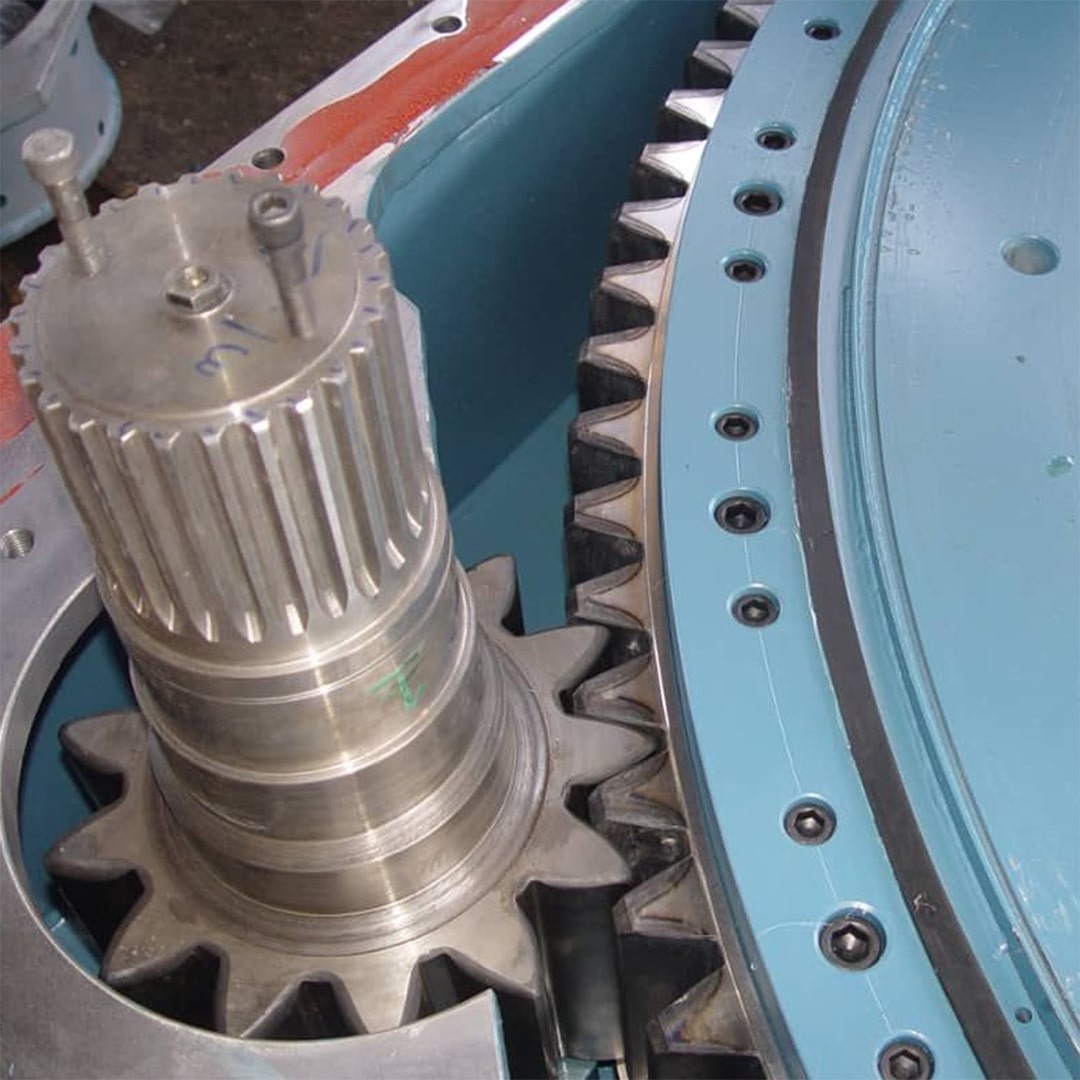

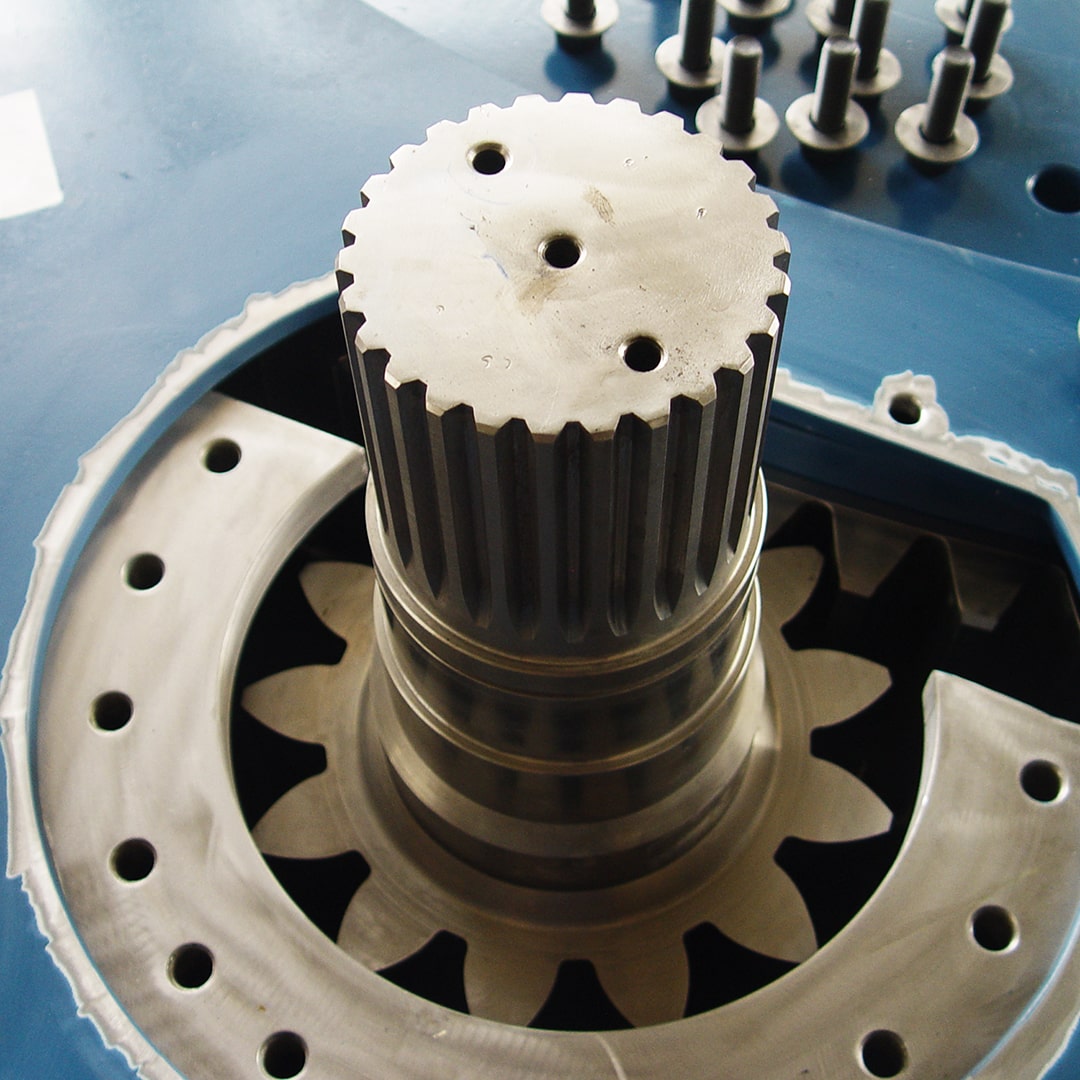

2. جعبه دنده (گیربکس)
   • نقش: کاهش سرعت موتور و افزایش گشتاور برای حرکت ریک.
   • متریال:
     • بدنه گیربکس از چدن با مقاومت بالا.
     • چرخدنده ها از فولاد آلیاژی با عملیات حرارتی برای مقاومت در برابر سایش.
   • ویژگیها:
     • طراحی کاملاً آببندی شده برای جلوگیری از نفوذ آب و گردوغبار.
     • قابلیت تحمل بارهای سنگین و ضربات ناگهانی.
     • روغنکاری اتوماتیک یا دستی برای افزایش طول عمر.
3. سیستم کنترل سرعت
   • نقش: تنظیم سرعت چرخش ریک بر اساس شرایط عملیاتی.
   • متریال:
     • قطعات الکترونیکی با پوشش ضد آب و گردوغبار.
     • بدنه کنترلر از پلاستیک مقاوم یا فلز سبک.
   • ویژگیها:
     • قابلیت اتصال به سیستمهای کنترل مرکزی (PLC).
     • نمایشگر دیجیتال برای مانیتورینگ سرعت و گشتاور.
     • قابلیت برنامه ریزی برای سرعتهای مختلف.
4. ریک (Rake)
   • نقش: جمع آوری و هدایت ذرات جامد به سمت مرکز تیکنر.
   • متریال:
     • تیغه های ریک از فولاد ضدزنگ یا فولاد با پوشش ضدسایش.
     • بازوی ریک از فولاد با مقاومت بالا در برابر خوردگی.
   • ویژگیها:
     • طراحی ماژولار برای تعویض آسان تیغه ها.
     • قابلیت تنظیم زاویه تیغه ها برای عملکرد بهینه.
5. سیستم بالابر (Lifting Mechanism)
   • نقش: بلند کردن ریک در مواقع افزایش بار یا نیاز به تعمیرات.
   • متریال:
     • سیلندرهای هیدرولیک یا پنوماتیک از فولاد مقاوم.
     • کابلهای فولادی با پوشش ضدزنگ.
   • ویژگیها:
     • قابلیت بلند کردن ریک به صورت دستی یا اتوماتیک.
     • سیستم ایمنی برای جلوگیری از سقوط ریک.
6. شاسی و پایه ها
   • نقش: نگهداری و تثبیت کل سیستم.
   • متریال:
     • فولاد ساختمانی با پوشش ضدزنگ یا گالوانیزه.
   • ویژگیها:
     • طراحی مستحکم برای تحمل وزن و ارتعاشات.
     • قابلیت نصب روی سطوح بتنی یا فلزی

متریال و پوششهای مورد استفاده

• فولاد ضدزنگ (Stainless Steel): برای قطعات در تماس با مواد خورنده یا آب.
• فولاد آلیاژی: برای قطعات تحت بارهای سنگین و سایش.
• چدن: برای بدنه موتور و گیربکس به دلیل مقاومت بالا و قیمت مناسب.
• پوششهای ضدخوردگی: مانند رنگ اپوکسی یا گالوانیزه برای افزایش طول عمر قطعات.
• لاستیک و پلی اورتان: برای قطعاتی که نیاز به انعطاف پذیری دارند، مانند واشرها و درزگیرها.

جزئیات فنی

• سرعت چرخش ریک: معمولاً بین 0.1 تا 0.3 دور در دقیقه (RPM) تنظیم میشود.
• گشتاور خروجی: بسته به اندازه تیکنر، از چند هزار تا چند ده هزار نیوتن متر (Nm) متغیر است.
• قدرت موتور: از 1 تا 100 کیلووات (kW) بسته به ابعاد تیکنر.
• دمای کاری: قابلیت عملکرد در دمای 20 -تا 60 +درجه سانتیگراد.
• کلاس حفاظتی (IP): معمولاً IP65 یا بالاتر برای مقاومت در برابر آب و گرد و غبار.

نکات طراحی و انتخاب متریال

• مقاومت در برابر خوردگی: در محیطهای اسیدی یا قلیایی، استفاده از فولاد ضدزنگ یا پوششهای ویژه ضروری است.
• مقاومت در برابر سایش: برای قطعاتی مانند تیغه های ریک، استفاده از فولاد سختکاری شده یا پوششهای ضدسایش توصیه میشود.
• سبک بودن: در برخی موارد، استفاده از آلیاژهای سبک مانند آلومینیوم برای کاهش وزن کلی سیستم.
• سهولت تعمیرات: طراحی ماژولار و استفاده از قطعات استاندارد برای کاهش زمان تعمیرات.

جمع بندی

درایو یونیت تیکنر ته ریز خمیری از اجزای پیچیده و دقیقی تشکیل شده است که هر کدام نقش مهمی در عملکرد کلی سیستم ایفا میکنند. انتخاب متریال مناسب و طراحی بهینه، تضمینکننده عملکرد مطمئن و طول عمر بالای این سیستم است. با توجه به شرایط عملیاتی و نیازهای خاص هر پروژه، میتوان از ترکیبهای مختلف متریال و طراحی استفاده کرد.
